Un entrepôt en acier préfabriqué est un type d'entrepôt construit hors site à partir de composants modulaires, puis transporté jusqu'à son emplacement final et assemblé.
Ces entrepôts sont conçus pour être construits rapidement et sont généralement constitués d’acier, de matériaux de murs et de panneaux de toit préfabriqués.Les entrepôts préfabriqués offrent plusieurs avantages, tels qu'un temps de construction plus rapide, une rentabilité, une conception flexible et une facilité de déplacement si nécessaire.Ils sont souvent utilisés à des fins de stockage, de logistique et de distribution dans diverses industries.
Forme du toit de l'entrepôt
Selon la forme du toit, nous avons généralement deux formes les plus courantes, le toit en pente et le toit plat :
Toit en pente (toit à pignon) Entrepôt : Il s’agit d’un type courant avec un toit en pointe qui s’incline sur deux côtés.Il assure un bon drainage et convient aux zones à précipitations modérées.
Entrepôt à toit plat : Couramment utilisé dans les endroits à faibles précipitations ou là où un équipement ou un stockage supplémentaire sur le toit est prévu.
Le projet d'entrepôt en acier que nous présentons ici est un entrepôt destiné au stockage de produits finis. L'entrepôt stocke principalement des marchandises, c'est pourquoi le toit utilise des panneaux sandwich EPS et les murs sont recouverts de tuiles unicolores.Il n’y a pas vraiment besoin d’éclairage ou de ventilation, donc il n’y a pas beaucoup de portes ou de fenêtres.Le client souhaite principalement que l’entrepôt soit bien scellé et étanche.
Pourquoi les entrepôts à structure métallique ont souvent un mur de briques au fond ?
La sécurité incendie: Les briques offrent une résistance au feu supérieure à celle de l'acier, ce qui aide à contenir les incendies et améliore la sécurité.
Protection contre les dommages: Ils constituent une barrière solide contre les impacts des équipements ou des véhicules, réduisant ainsi le risque de dommages structurels.
Amélioration esthétique: Les briques améliorent l'apparence de l'entrepôt, en particulier au niveau du sol, contribuant à une conception globale plus attrayante.
Durabilité: Les briques sont durables et résistantes aux intempéries, garantissant une intégrité structurelle à long terme et des besoins d'entretien minimes.
I | Châssis principal en acier | |||
1. | Structure en acier | Acier H soudé | Q235B/Q355B | Peinture/galvanisation à chaud |
2. | Panne de mur/toit | Acier C/Z | Q235B | Galvanisé |
II | Pièce de renfort | |||
1. | Rotule de direction | ∅89/114/158 | Q235B | Peinture/galvanisation à chaud |
2. | Contreventement flexible | ∅16/18/20 | Q235B | Peinture/galvanisation à chaud |
3. | Tige d'affaissement | ∅20 | Q235B | Galvanisé |
4. | Tige de renfort | ∅32 | Q235B | Galvanisé |
5. | Genouillère | L50 | Q235B | Peinture/galvanisation à chaud |
III | Partie de toit et de mur | |||
1. | Panneau de toit/mur | Tôle d'acier | Tôle d'acier ondulée de 0,326 ~ 0,7 mm | |
Panneau sandwich isolé | EPS, laine de verre/laine de roche/isolation PU | |||
2. | Garniture de toit/mur | Panneau de faîtage | Tôle d'acier de 0,4 ~ 0,5 mm | |
Clignotant | Tôle d'acier de 0,4 ~ 0,5 mm | |||
Garniture de mur pignon | Tôle d'acier de 0,4 ~ 0,5 mm | |||
Coupe d'angle de mur | Tôle d'acier de 0,4 ~ 0,5 mm | |||
IV | Partie fenêtre et porte | |||
1. | Fenêtre | Cadre PVC/Aluminium | Simple/double vitrage (Fixe/coulissant/battant) | |
2. | Porte | Porte roulante/coulissante | Méthode automatique et manuelle | |
V | Accessoires | |||
1. | Boulons | Boulons d'ancrage, boulons haute résistance, boulons galvanisés, tendeur, goujon de cisaillement | ||
2. | Gouttière | Tôle d'acier/galvanisée/acier inoxydable (304) | ||
3. | Tuyau de descente | PVC110/160 | ||
4. | Ventilateur de toit | ∅600 (galvanisé) | ||

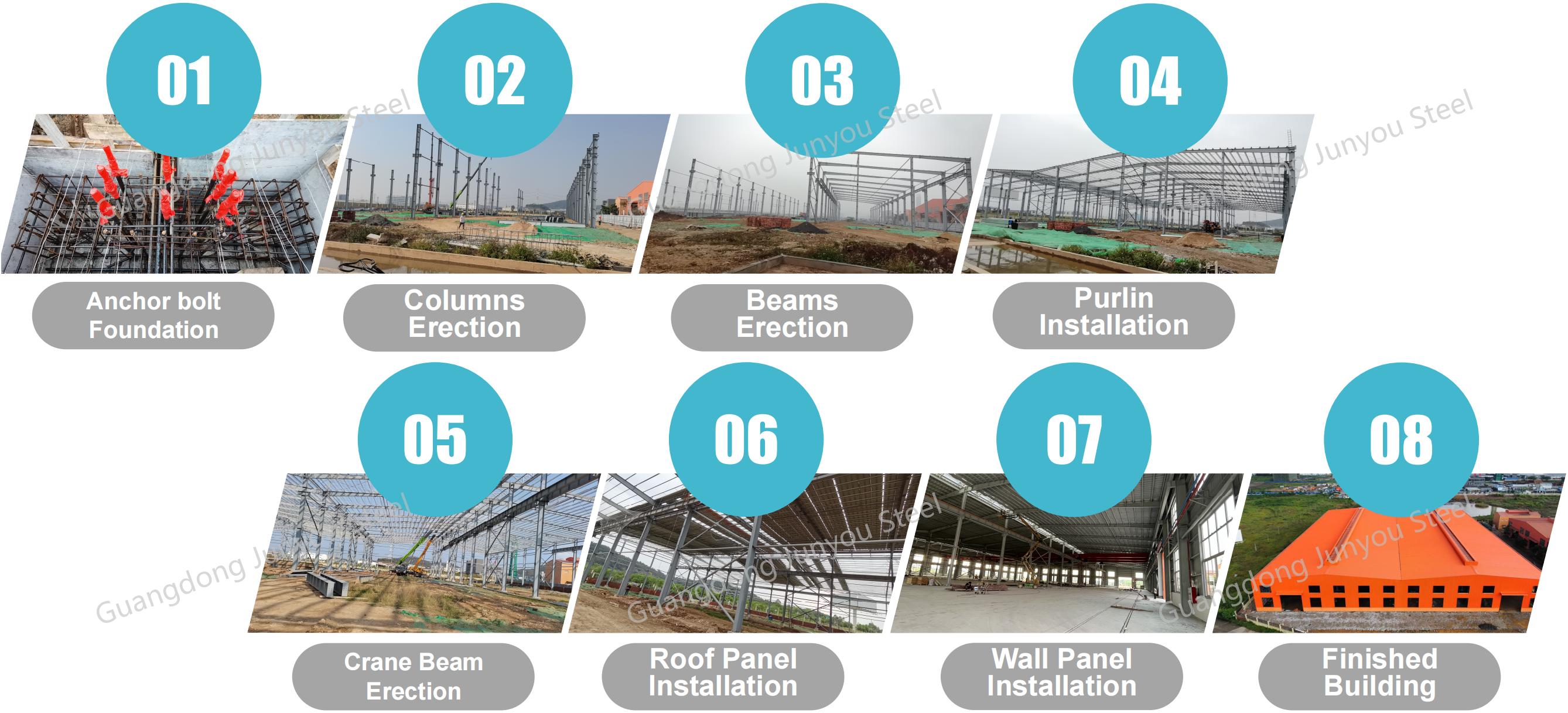

Boulon d'ancrage pour la fondation.(Si le client préfère ne pas utiliser de boulons d'ancrage, il peut envisager d'utiliser des boulons à expansion à la place. Cependant, les boulons à expansion conviennent généralement aux entrepôts plus petits, par exemple 20x6x6m)
Érection de colonnes/poutres.(Lors de l'installation de colonnes dans des structures en acier, utilisez une grue allant de 5 à 15 tonnes, selon la taille de la colonne. D'autres considérations importantes sont le positionnement, le dégagement, l'alignement et la coordination de l'équipe.)
Installation des pannes.(Panne de toit/panne de mur : forme en acier Z/C)
Montage de poutres de grue.(C'est l'option de choisir avec ou sans la grue)
Installation de panneaux de toit/mur.(Tôle d'acier ondulée/panneau sandwich en acier avec isolation)
Haute résistance et durabilité : peut supporter de lourdes charges et avoir une longue durée de vie.
Construction rapide : peut être construite rapidement, réduisant ainsi le temps et les coûts de construction.
Conception flexible : peut être facilement personnalisé pour répondre à différents besoins.
Bonnes performances sismiques : peut offrir une meilleure sécurité dans les zones sujettes aux tremblements de terre.
Entretien facile : Simple à entretenir et à réparer.
Respectueux de l'environnement : recyclable et durable.
Si vous n'avez pas de dessins de conception spécifiques, ne vous inquiétez pas, indiquez-nous simplement les données suivantes et nous pourrons concevoir un plan d'étage simple pour votre référence.
1. | Taille: | Longueur Largeur hauteur___ |
2. | Étage: | ___Étages (Mezzanine le cas échéant) |
3. | Charge de vent | ___KN/m2 |
4. | Charge de neige : | ___KN/m2 |
5. | Ventilation: | Oui Non |
6. | Panneau de toit: | Panneau sandwich EPS/laine de verre/laine de roche/PU/tôle d'acier ondulée |
7. | Panneau mural: | Panneau sandwich EPS/laine de verre/laine de roche/PU/tôle d'acier ondulée |
8. | Éclairage du ciel : | Oui Non |
9. | Porte/Portail : | Porte roulante/porte coulissante/porte en acier ----Taille (L__ x H__ x __unité) |
dix. | Fenêtre: | Fixe/ouvert ----Taille (L__ x H__ x __unité) |
11 | Gouttière/tuyau de descente : | Oui Non |
12 | Grue: | Oui ___tonne / Non |
13 | Finition en acier : | Peinture/galvanisation à chaud |
