Informations sur la production

Cet entrepôt en acier est plus complet que l'habituel car il rejoindra les entrepôts existants, identiques à ces conceptions (en dimensions).

Par conséquent, les détails de connexion peuvent être ajustés, ainsi que d’autres parties telles que :

·        Gouttières

·        Tuyaux de descente de pluie

·        Tiges d'affaissement

·        Bardages en tôle

·        Protecteurs de colonnes

·        Planches faciales et autres articles

Le client avait besoin de la structure entière : la charpente en acier, les pannes en Z, le revêtement (tôle de toiture) et tous les autres accessoires, à l'exception des travaux de génie civil.

Localisation du projet:  Port de Mombasa, Kenya, Afrique de l'Est

Spécification du projet: 40mx52,5mx6m(H), 2100 m2

Dessin de conception d'entrepôt en acier

Paramètres techniques de la structure en acier

1. Charges

Charge permanente du toit : 0,25 kN/m 2

Charge utile du toit : 0,3 kN/m2

Vitesse du vent ou charge du vent : 90 ~ 100 km/h

Anti-sismique : 7 grade

2. Matériaux (Q235B/Q355B) en mm

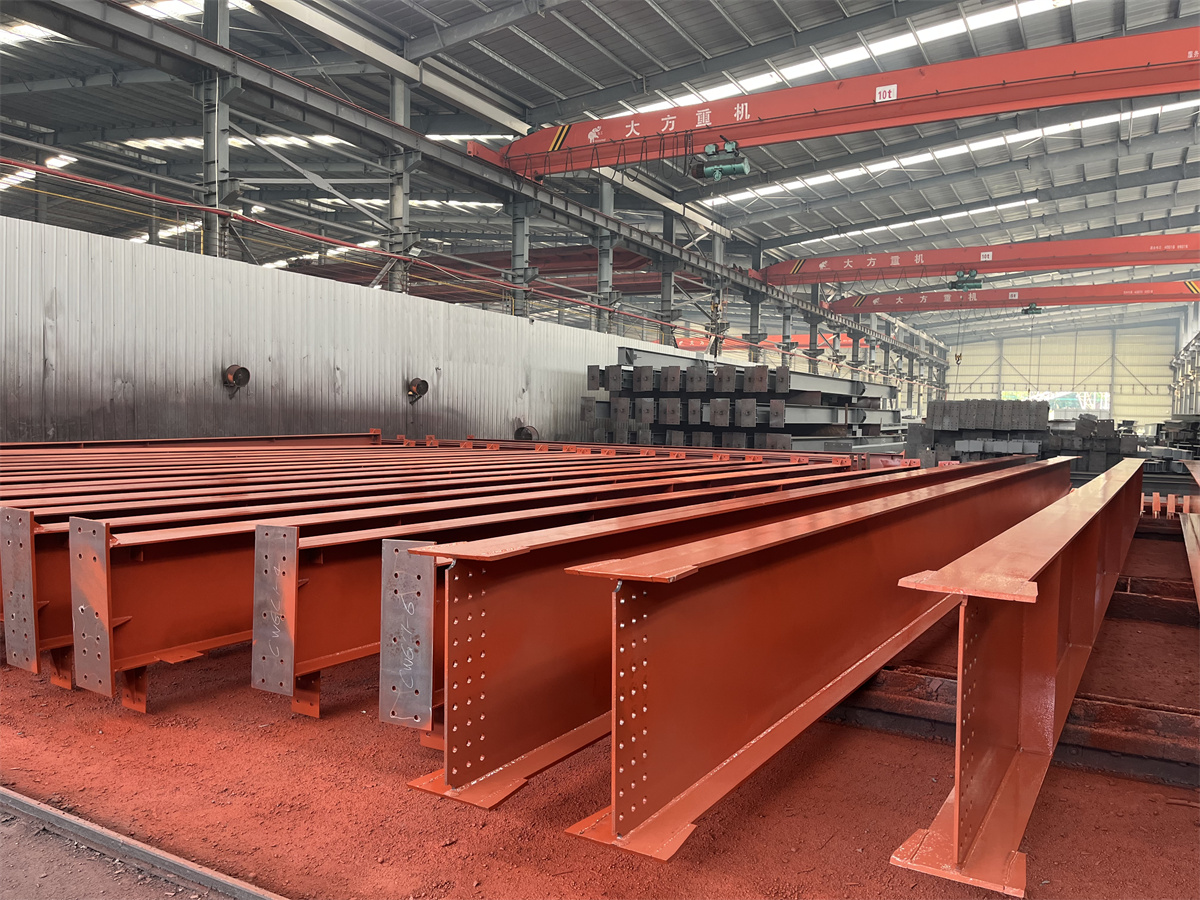

• Colonne en acier : HN400*200*8*13  (8,74 tonnes)

• Poutre en acier :  HN350*175*7*11 (16,17 tonnes)

• Poutre d'auvent :  HN298*149*5,5*8 (0,39 tonne)


• Tirant :    ∅114X3.0 (2,33 tonnes)

• Contreventement des colonnes :    Barre d'acier ∅20 (0,66 tonne)

• Contreventement horizontal :  Barre d'acier ∅20 (0,32 tonne)

• Genouillère :  L50X3.0 (0,37 tonne)

• Clairière :  [20U-bar (1,63 tonne)

• Panne de toit (galvanisée) :  Z 250*70*20*2.0 (17,04 tonnes)

• Plaque de connexion :  Plaque d'acier de 6 mm ~ 20 mm (6,3 tonnes)

• Panneau de toit :  Tôle d'acier ondulée de 0,6 mm (2489 m²)

• Gouttière : 2,0 mm galvanisée (54 m)

• Tuyau de descente :  ∅110 PVC avec accessoires (42m)

• Découpage : tôle d'acier de 0,5 mm (188 m)

3. Soudage

La taille minimale du soudage d'angle pour tout ce qui n'est pas défini dans le

les dessins doivent être de 6 mm avec une soudure complète.

4. Fixations (boulons et écrous) pour le assemblage

Boulons haute résistance classe 10.9 utilisés pour relier les colonnes en acier et

boulons à haute résistance à pression classe 10.9 utilisés pour connecter le

éléments de construction.

• Boulon d'ancrage :  M24 (84 jeux)

• Boulon haute résistance : M20 (jeu de 500)

• Boulon commun : M20 (jeu de 180)

• Boulon galvanisé : M12 (jeu de 1 400)

• Tendeur : M20 (jeu de 200)

5. Dérouillage et peinture

Grenaillage à 2,5 et application de peinture avec ce qui suit

2 couches de peinture primaire antirouille 80 microns.

1 couche de peinture de finition alkyde 30-40 microns.

Les avantages de l'entrepôt à structure métallique

• Durable - Solide et résistant aux intempéries.

• Construction rapide - Rapide à assembler.

• Rentable - Abordable et peu d'entretien.

• Léger - Plus facile à transporter et à construire.

• Flexible - Facile à personnaliser et à développer.

• Spacieux - Grandes aires ouvertes sans colonnes.

• Résistant au feu - Sûr avec des revêtements appropriés.

• Respectueux de l'environnement - Matériaux recyclables.

• Faible entretien - Longue durée avec un minimum de soins.

• Conception moderne - Élégant et attrayant.

Application d'entrepôt en acier

Fonction de conception

1. Stockage industriel - Matières premières, machines, marchandises.

2. Centres logistiques - Distribution et conditionnement.

3. Utilisation agricole - Stockage des récoltes, du matériel.

4. Vente au détail/commerce électronique - Réalisation et inventaire.

5. Entreposage frigorifique - Produits périssables et produits pharmaceutiques.

6. Entreposage de construction - Matériaux et outils de construction.

7. Hangars d'avions - Avions et équipements.

8. Ateliers - Fabrication et réparations.

9. Stockage d'énergie - Équipements pour les secteurs de l'énergie.

10. Utilisation d'urgence - Fournitures de secours et abris temporaires.
