Informations de production

Un atelier sur la structure en acier est un bâtiment fabriqué principalement à partir de composants en acier conçus et construits pour une utilisation en milieu de travail, généralement pour la fabrication, la fabrication, la réparation ou l'assemblage de processus. C'est un bâtiment d'atelier où la structure principale ( colonnes, poutres, fermes de toit ) est en acier au lieu de béton ou de bois.

Quels sont les types courants de structures en acier utilisées dans les ateliers?

1) Structure du cadre portail

• Le plus courant pour les ateliers

• Simple, rentable et facile à construire

• Grandes portées claires (pas de colonnes au milieu)

• Idéal pour les petits et moyens ateliers

2) Cadre en acier multipan (multi-baies)

• Plusieurs travées connectées avec des colonnes intermédiaires

• Utilisé lorsque la largeur du bâtiment est grande

• Plus rentable que les grands bâtiments à une seule portée

3) Structure de portée effacée (sans colonne)

• Aucune colonne interne du tout

• Coût de construction élevé mais espace maximal utilisable

• Souvent utilisé lorsque les machines ou les grues ont besoin d'un espace de plancher complet.

4) Structure de la ferme en acier

• Utilise des systèmes de fermes triangulaires au lieu de poutres solides

• Léger mais fort - bon pour les grands toits ou les longues portées

• Peut être conçu pour les charges de toit lourdes (comme les grues ou les panneaux solaires)

5) Cadre en acier de grande hauteur (pour les ateliers multi-étages)

• Colonnes en acier et poutres pour la construction verticale

• Utilisé dans les villes ou où les terres sont limitées.

Conception d'ateliers en acier

Spécification de conception de la structure en acier

1. Charges

Charge morte du toit: 0,25 kN / m 2

Charge vivante du toit: 0,3 kN / m2

Vitesse du vent ou charge du vent: 120 km / h

Anti-Seismique: 7 grade

2. Matériaux (Q235B / Q355B)

• Colonne en acier: h (300-750) * 220 * 6 * 10 mm,  H250 * 150 * 6 * 8 mm

• Colonne du milieu:  h (300-750) * 220 * 6 * 10 mm

• Colonne de vent:  H300 * 180 * 6 * 8 mm

• Poutre en acier:  h (800-350) * 180 * 6 * 8 mm, H350 * 180 * 6 * 8 mm, h (350-650) * 180 * 6 * 8 mm

• Poutre de la canopée:  H300 * 180 * 6 * 8 mm


• Tie:    ∅114x3,0 mm

• Souffrein de la colonne:    barre d'acier à 20 mm

• Vainqueur horizontal:  barre d'acier à 20 mm

• Brouillon:  l50x3,0 mm

• Clerestory:  [18a canal Steelmm

• Roof Purlin (galvanisé): C180 * 60 * 20 * 2,0 mm

• Mur purlin (galvanisé):  C160 * 50 * 20 * 2,0 mm

• Plaque de connexion:  Plaque en acier de 6 mm ～ 20 mm

• Panneau de toit:  panneau de sandwich EPS 50 mm

• Panneau mural:  feuille en acier unique de 0,7 mm

• Porte de glissade: W6000 * H5000mm (4 unités)

• Porte en acier:  W1000 * H2045 mm (6 unités)

• Ventilation du toit: ∅600 mm (44unités)

• Gutter: 2,0 mm galvanisé (201m)

• Tuyau en bas:  ∅110 PVC avec accessoires (368 m)

• Couper: feuille en acier de 0,7 mm (1207 m)

3. Soudage

• Le soudage doit sélectionner une séquence technique raisonnable pour minimiser le stress de soudage et la déformation.

• Les techniques de soudage connectées entre les Q345 et le Q345 en acier utiliseront une tige de soudage de type E50, et l'acier Q345 connecté à Q235 utilisera une tige de soudage de type E43.

• Détails de la plage d'épaisseur de couture de soudage à filet comme suit:






4. Fixer (boulons et écrous) pour la joie

Boulons à haute résistance Classe 10.9 utilisée pour connecter les colonnes en acier et

Type de pression Boulons à haute résistance Classe 10.9 utilisée pour connecter le

Éléments de construction.

5. Derusting et peinture

Fixer un coup de feu à 2,5 et appliquer de la peinture avec ce qui suit

2 couches de peinture primaire anti-rust 80 microns.

1 couche de finitions alkyd peigner 30 à 40 microns.

L'atelier d'avantages de la structure en acier

L'avance des ateliers de structure en acier fait référence aux améliorations technologiques, de conception et de construction qui ont amélioré leur efficacité, leur durabilité et leur durabilité.

Les ateliers de structure en acier de conception de pré-ingénierie sont plus rapides à construire, plus rentables et à l'environnement durable par rapport aux bâtiments en béton traditionnels. Leur adaptabilité les rend idéaux pour les usines, les entrepôts et les installations industrielles.

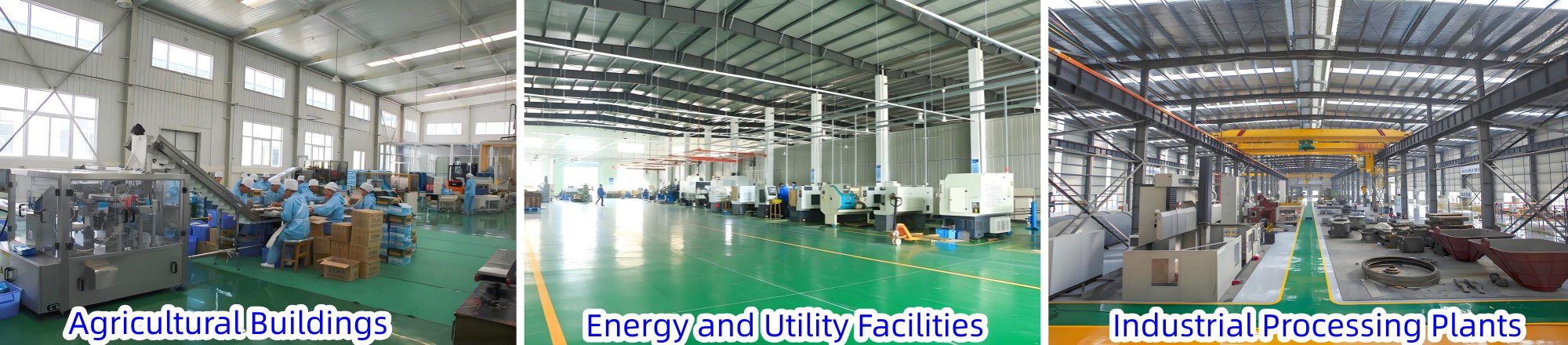

Application d'atelier de structure en acier

Fonction de conception

• Usines de fabrication

• Ateliers de réparation des véhicules et de l'équipement

• Installations de stockage à froid

• Installations d'énergie et de services publics

• Usines de transformation industrielle

• Bâtiments agricoles
