Information produit
Un « atelier de structure métallique » est un bâtiment constitué majoritairement d’acier.Les structures en acier sont toutes bien fabriquées et transportées vers le chantier de construction pour l'installation. Il est solide et, comme les structures en acier peuvent être fabriquées en usine et installées par boulons sur place, elles peuvent être mises en place rapidement. Il est couramment utilisé pour fabriquer ou réaliser des travaux.Et c'est largement utilisé dans les bâtiments industriels, les bâtiments agricoles et les bâtiments commerciaux.
Le préfabriqué atelier de structure métallique que nous présentons est utilisé pour la production industrielle.Il a une superficie approximative de 5 000 mètres carrés par unité, soit un total de 2 unités, soit environ 10 000 mètres carrés et 14 mètres de haut.Il dispose de 6 grandes portes roulantes sur les 4 côtés.Le toit et les murs sont constitués de tôles d'acier de couleur os.Pour améliorer l'éclairage naturel intérieur, cet atelier a installé des fenêtres fixes près du haut des murs, et une fenêtre coulissante tout autour du mur en position basse que les gens peuvent ouvrir ou fermer facilement, tout l'intérieur de la structure peut toujours être lumineux. . Nous pouvons fournir des isolants sur mesure ateliers d'acier selon vos spécifications ;qu'elle soit grande ou petite, à travée unique ou à travées multiples, d'une portée maximale de 40 m, sans poteaux centraux.

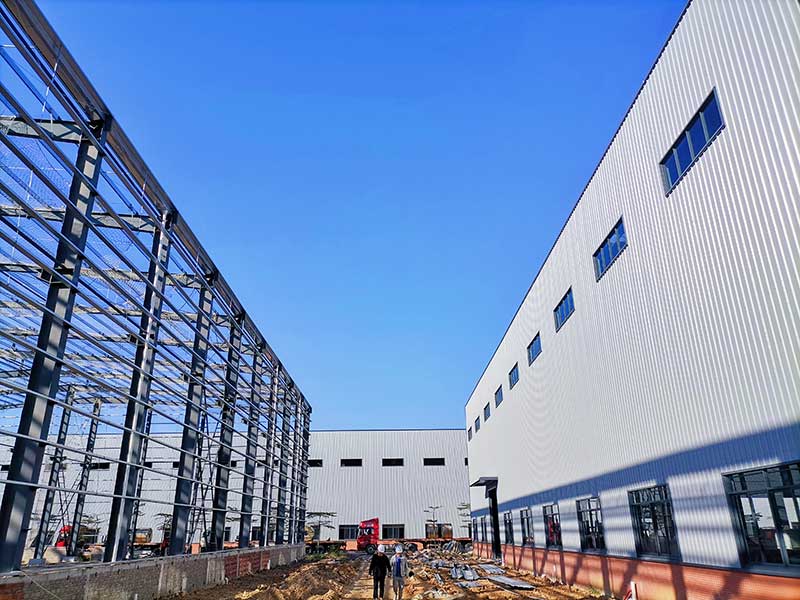

Photos du projet d'atelier de structure métallique, commentaires de nos clients :
Les détails de construction des bâtiments d'atelier à structure métallique :
1. Pièces intégrées
Ces composants sont utilisés pour fixer solidement la structure en acier et fournir une base solide au bâtiment.
2.Colonnes
Fabriquées en acier à section H, les colonnes offrent un support vertical à la structure, garantissant stabilité et intégrité structurelle.
3. Poutres
L'acier à section en H ou les poutres en I sont couramment utilisés pour les poutres.La hauteur de la zone intermédiaire est déterminée en fonction de la portée des poutres, garantissant ainsi une bonne répartition des charges.
4. Pannes
Les pannes en C et en Z sont généralement utilisées pour soutenir les murs et le toit.Ces éléments fournissent un support horizontal et aident à répartir uniformément la charge sur le toit.
5. Contreventement
L'acier rond est couramment utilisé pour les supports et les contreventements, offrant ainsi une stabilité et un renforcement supplémentaires à la structure.
6.Panneaux de toit et de mur
Il existe deux types de panneaux couramment utilisés.Le premier type est constitué de tôles d'acier ondulées, également connues sous le nom de tôles d'acier couleur os.Le deuxième type est constitué de panneaux sandwich isolés, constitués d'une couche d'isolation (telle que du PSE, de la laine de verre, du polyuréthane ou de la laine de roche) prise en sandwich entre deux couches de feuilles enduites de couleur.Ces panneaux offrent une isolation thermique, une insonorisation et une protection incendie, garantissant durabilité et protection contre les intempéries.
Voici ci-dessous les informations détaillées sur le matériau avec les spécifications
I | Châssis principal en acier | |||
1. | Structure en acier | Acier H soudé | Q235B/Q355B | Peinture/galvanisation à chaud |
2. | Panne de mur/toit | Acier C/Z | Q235B | Galvanisé |
II | Pièce de renfort | |||
1. | Rotule de direction | ∅89/114/158 | Q235B | Peinture/galvanisation à chaud |
2. | Contreventement flexible | ∅16/18/20 | Q235B | Peinture/galvanisation à chaud |
3. | Tige d'affaissement | ∅20 | Q235B | Galvanisé |
4. | Tige de renfort | ∅32 | Q235B | Galvanisé |
5. | Genouillère | L50 | Q235B | Peinture/galvanisation à chaud |
III | Partie de toit et de mur | |||
1. | Panneau de toit/mur | Tôle d'acier | Tôle d'acier ondulée de 0,326 ~ 0,7 mm | |
Panneau sandwich isolé | EPS, laine de verre/laine de roche/isolation PU | |||
2. | Garniture de toit/mur | Panneau de faîtage | Tôle d'acier de 0,4 ~ 0,5 mm | |
Clignotant | Tôle d'acier de 0,4 ~ 0,5 mm | |||
Garniture de mur pignon | Tôle d'acier de 0,4 ~ 0,5 mm | |||
Coupe d'angle de mur | Tôle d'acier de 0,4 ~ 0,5 mm | |||
IV | Partie fenêtre et porte | |||
1. | Fenêtre | Cadre PVC/Aluminium | Simple/double vitrage (Fixe/coulissant/battant) | |
2. | Porte | Porte roulante/coulissante | Méthode automatique et manuelle | |
V | Accessoires | |||
1. | Boulons | Boulons d'ancrage, boulons haute résistance, boulons galvanisés, tendeur, goujon de cisaillement | ||
2. | Gouttière | Tôle d'acier/galvanisée/acier inoxydable (304) | ||
3. | Tuyau de descente | PVC110/160 | ||
4. | Ventilateur de toit | ∅600 (galvanisé) | ||
Techniques de construction d'ateliers en acier
Les techniques de construction préfabriquée en acier comprennent la conception structurelle, la fabrication, le soudage, l'assemblage et l'installation.Cela fait référence aux méthodes et processus utilisés dans la construction de bâtiments en acier.
Étape 1 : Découpe CNC Étape 2 : Assemblage Étape 3 : Soudage automatique Étape 4 : Lissage Étape 5 : Assemblage des petites pièces Étape 6 : Soudage Étape 7 : Grenaillage Étape 8 : Peinture Étape 9 : Livraison
Installation en atelier de structure métallique :
Étape n°1 : Préparer les fondations – Il s’agit de la première étape du processus de construction.Il s’agit de préparer le terrain et de créer une base solide pour le bâtiment métallique.
Étape n°2 : Châssis principaux, pannes – Une fois les fondations prêtes, les châssis principaux et les pannes sont installés.Les châssis principaux sont les principaux composants structurels du bâtiment, tandis que les pannes soutiennent le toit et les murs.
Étape n°3 : Revêtement mural – Une fois les châssis principaux et les pannes installés, nous commencerons à installer le panneau mural.Il s'agit de fixer les panneaux métalliques à la charpente du bâtiment et de créer les murs.
Étape n°4 : Revêtement de toit – Une fois le revêtement mural terminé, nous nous tournerons vers l’installation des tôles de toiture.Cela implique de fixer les panneaux métalliques à la charpente du toit, créant ainsi un toit sécurisé et résistant aux intempéries.
Étape n°5 : Découpe - La dernière étape consiste à installer la garniture, qui comprend des composants tels que des solins, des gouttières et des faîtières.Les garnitures contribuent à donner un aspect fini au bâtiment et à assurer une étanchéité et une protection adéquates contre les éléments.
Pour les 5 étapes ci-dessus, nous vous proposerons des dessins détaillés qui vous guideront sur la façon d'installer correctement tout le bâtiment de l'atelier à structure métallique.
Application
Les ateliers de structure métallique sont polyvalents et durables. largement utilisé dans divers domaines.On les trouve couramment dans les milieux industriels de la fabrication, entrepôt, ateliers, hangars de stockage, hangars d'avions et l'assemblage.De plus, ils sont utilisés dans les bâtiments commerciaux tels que les centres commerciaux, les aéroports et les sites sportifs.Les ateliers de structure métallique sont également utilisés dans la construction d'installations agricoles, fermes avicoles, poulaillers, hangars de grange, ateliers de réparation automobile et centres logistiques.
Les bâtiments à structure métallique présentent divers avantages, notamment :
1. Le bâtiment d'atelier à ossature d'acier est solide et durable, il peut résister à diverses charges et conditions météorologiques.
2. La préfabrication des composants en acier peut être rapidement assemblée sur site et accélérer la vitesse d'achèvement du projet.
3. Les bâtiments à structure métallique peuvent être conçus et personnalisés pour répondre à des exigences de construction et fonctionnelles spécifiques.C'est flexible.
4. Les bâtiments à structure métallique peuvent avoir une durée de vie plus longue avec un minimum de réparations et de remplacements.
5. Comparés aux méthodes de construction traditionnelles, les bâtiments à structure métallique sont généralement plus rentables, offrant des choix réalisables pour les projets axés sur le budget.
6. Les bâtiments à structure métallique peuvent être facilement agrandis ou modifiés à l'avenir pour s'adapter aux besoins en constante évolution.
7. Les structures en acier peuvent résister aux tremblements de terre, aux vents violents et à d’autres catastrophes naturelles, offrant ainsi une plus grande intégrité structurelle.
