Information produit
Préfabriqué bâtiments d'atelier à structure métallique, ou bâtiments d'usines sidérurgiques préfabriqués et aciéries, sont des structures à ossature d'acier simples avec des constructions de colonnes et de fermes de toit en forme de H.Nous pouvons personnaliser la largeur, la hauteur, le sol, le toit et les matériaux d'isolation selon vos besoins.Indiquez-nous simplement votre budget et nous vous recommanderons des matériaux adaptés en fonction de votre budget.Les bâtiments en acier sont très populaires de nos jours car ils sont polyvalents, efficaces et de haute qualité.

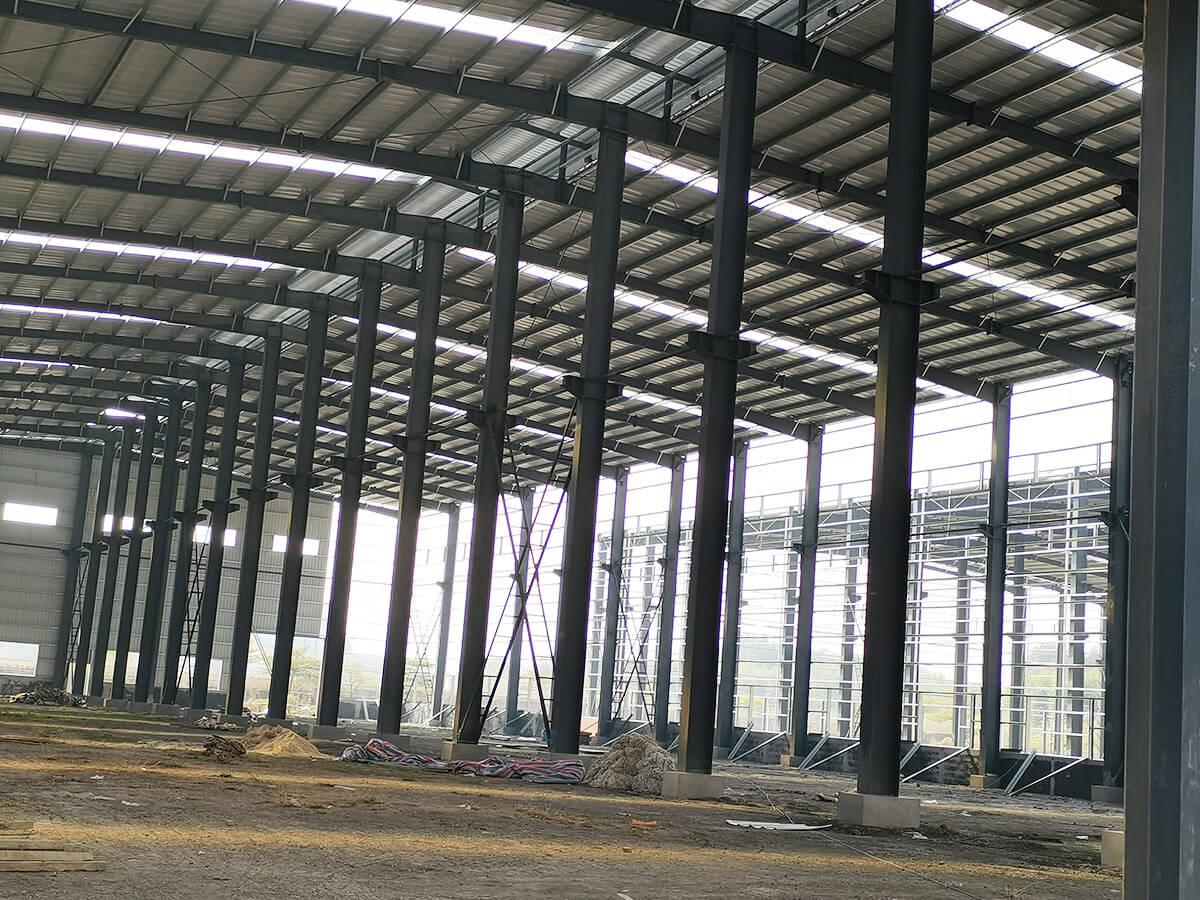

Le produit en acier que nous avons mentionné ici est un atelier d'acier métallique mesurant : 103,8x45x14,45 m, soit un total d'environ 5 000 mètres carrés.Pour avoir de meilleures conditions d'éclairage, nous avons conçu des aérateurs de toit et des panneaux de lucarne de toit, rendant l'ensemble de l'atelier lumineux et ventilé.Nous aimerions partager les photos et les dessins du projet comme ci-dessous :
Caractéristiques de l'atelier de structure métallique
Il possède une excellente résistance et stabilité, garantissant un environnement de travail fiable et durable.
Le processus de construction a été relativement rapide et efficace, réduisant ainsi la durée globale du projet.
Les structures en acier offrent une grande flexibilité de conception et offrent une excellente protection contre le feu et la corrosion.
L'utilisation de l'acier permet de réaliser de longues portées et des intérieurs spacieux, maximisant ainsi l'utilisation de l'espace disponible.
Ils sont respectueux de l’environnement et durables, avec un potentiel de recyclage.
La conception matérielle de l’atelier de structure métallique :
JE .Fixation :
Les boulons d'ancrage sont généralement en forme de « L » et constitués de tiges d'acier allant de φ24 à φ64 mm.Le boulon à haute résistance (M20) est utilisé pour relier la poutre et la colonne.Le boulon commun (M20) est utilisé pour relier le tirant.Tandis que le boulon galvanisé (M12) est utilisé pour relier la panne du mur et du toit.
II.Cadre principal en acier :
Les colonnes et poutres en acier, qui constituent la principale structure porteuse de l'atelier, sont généralement constituées d'acier à section en H laminé à chaud (section égale) ou d'acier en forme de H (section transversale inégale) fabriqué par 3 plaques d'acier.Après l'assemblage et le soudage, les colonnes et poutres en acier soudées doivent être corrigées pour éviter la déformation des poutres en H causée par le soudage.

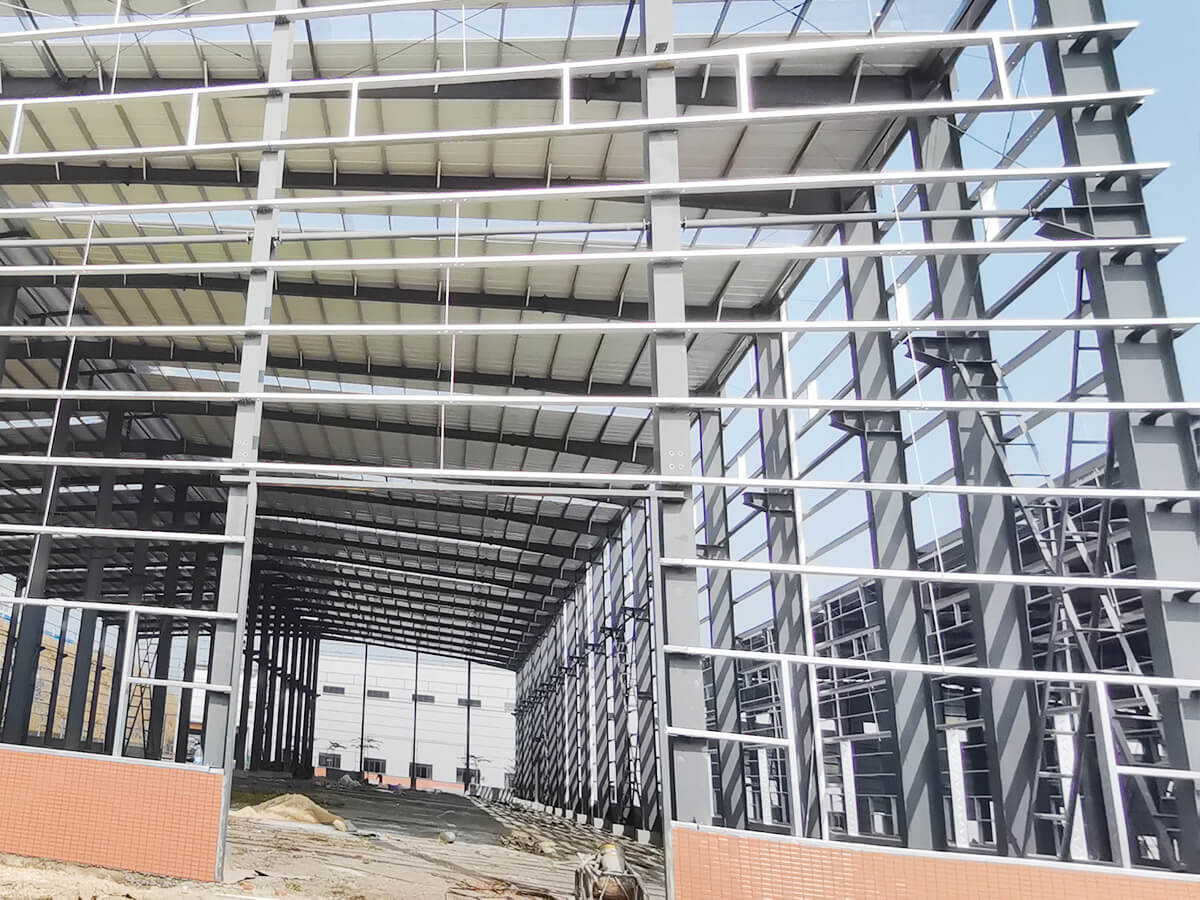

III.Composants de sous-structure :
les pannes et les poutres murales sont généralement en acier C ou Z.La taille des pannes est déterminée sur la base de calculs de force.La distance des pannes ne doit pas dépasser 1,5 mètres, généralement nous la faisons (0,9 ~ 1,1 mètres).Le système de contreventement se compose d'un contreventement de toit et d'un contreventement de colonne, qui sont généralement en acier rond (M16 ~ M22), et l'angle en acier est destiné à la genouillère (L50 * 3,5 mm), la tige d'affaissement (M12) est en acier rond connecté entre les pannes pour réguler et contrôler la stabilité des pannes adjacentes.

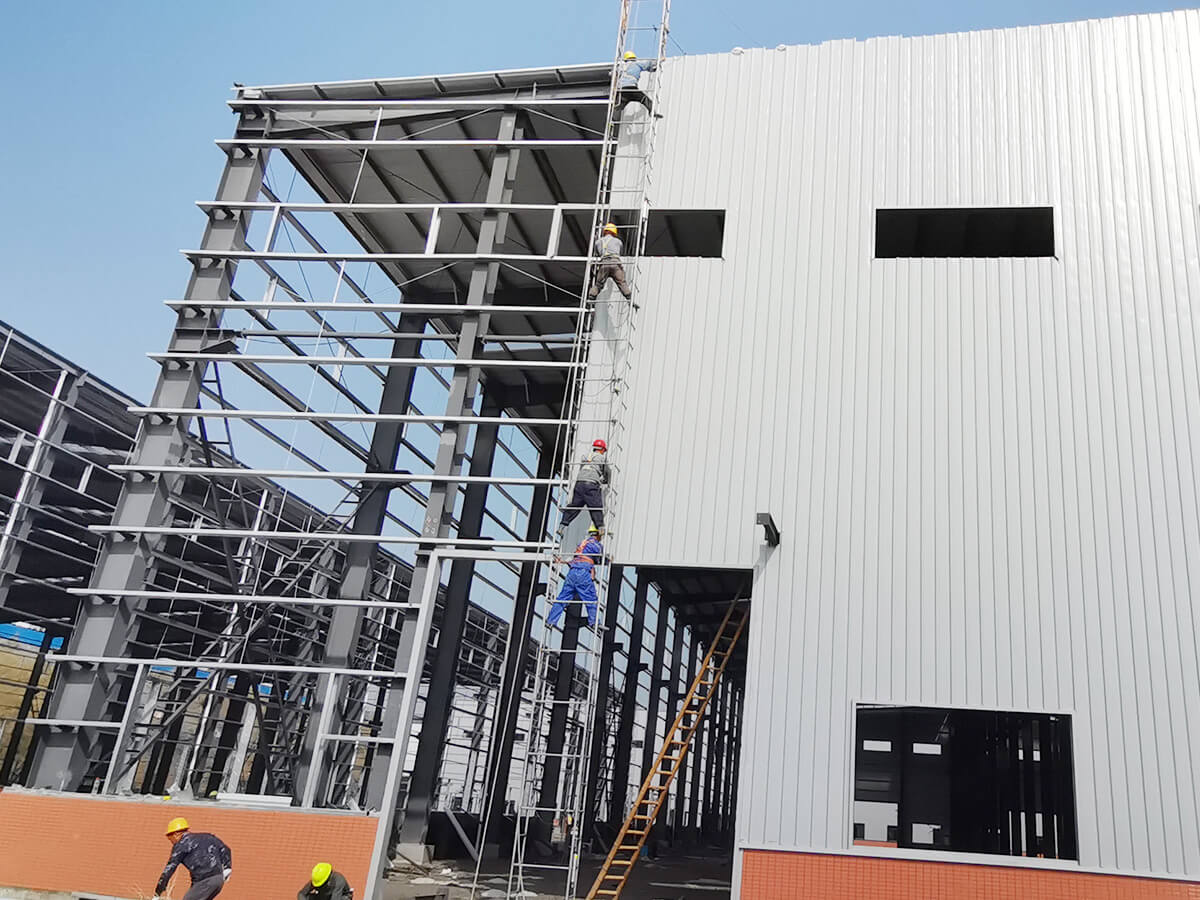

IV.Panneaux de toit et de mur :
Ils sont divisés en deux types : les tôles d'acier ondulées (type 840 mm ~ 900 mm) et les panneaux sandwich en acier.les panneaux simples en tôle d'acier sont couramment utilisés dans les bâtiments qui ne nécessitent pas d'isolation et qui reposent sur des pannes ou des poutres murales pour former des enceintes de toit et de mur.Les panneaux sandwich sont principalement utilisés dans les bâtiments nécessitant une isolation thermique.(couche isolante : polystyrène, mousse polyuréthane, laine de roche, laine de verre).
V. Fenêtre et porte :
Type de fenêtre : la fenêtre fixe sur le mur au-dessus, la fenêtre coulissante en position basse pour que nous puissions les actionner facilement.Type de porte : porte à enroulement, porte coulissante, petite porte permettant aux personnes d'entrer.
L'affichage détaillé de la liste des matériaux
I | Châssis principal en acier | |||
1. | Structure en acier | Acier H soudé | Q235B/Q355B | Peinture/galvanisation à chaud |
2. | Panne de mur/toit | Acier C/Z | Q235B | Galvanisé |
II | Pièce de renfort | |||
1. | Rotule de direction | ∅89/114/158 | Q235B | Peinture/galvanisation à chaud |
2. | Contreventement flexible | ∅16/18/20 | Q235B | Peinture/galvanisation à chaud |
3. | Tige d'affaissement | ∅20 | Q235B | Galvanisé |
4. | Tige de renfort | ∅32 | Q235B | Galvanisé |
5. | Genouillère | L50 | Q235B | Peinture/galvanisation à chaud |
III | Partie de toit et de mur | |||
1. | Panneau de toit/mur | Tôle d'acier | Tôle d'acier ondulée de 0,326 ~ 0,7 mm | |
Panneau sandwich isolé | EPS, laine de verre/laine de roche/isolation PU | |||
2. | Garniture de toit/mur | Panneau de faîtage | Tôle d'acier de 0,4 ~ 0,5 mm | |
Clignotant | Tôle d'acier de 0,4 ~ 0,5 mm | |||
Garniture de mur pignon | Tôle d'acier de 0,4 ~ 0,5 mm | |||
Coupe d'angle de mur | Tôle d'acier de 0,4 ~ 0,5 mm | |||
IV | Partie fenêtre et porte | |||
1. | Fenêtre | Cadre PVC/Aluminium | Simple/double vitrage (Fixe/coulissant/battant) | |
2. | Porte | Porte roulante/coulissante | Méthode automatique et manuelle | |
V | Accessoires | |||
1. | Boulons | Boulons d'ancrage, boulons haute résistance, boulons galvanisés, tendeur, goujon de cisaillement | ||
2. | Gouttière | Tôle d'acier/galvanisée/acier inoxydable (304) | ||
3. | Tuyau de descente | PVC110/160 | ||
4. | Ventilateur de toit | ∅600 (galvanisé) | ||
Méthode de chargement de conteneurs de construction d'atelier de structure en acier
Avantages de l'acier à section H :
1. L'acier à section en H est léger et constitue une option économique pour la construction.
2. L'acier à section H est à haute résistance car il possède une plus grande surface sur la section transversale.
3. L'acier à section H est simple, plus facile à souder et plus facile à installer.
4. L'acier à section H est écologique et hautement recyclable et crée un minimum de déchets de matières premières.
5. L'acier à section H a de bonnes propriétés mécaniques.
6. L'acier à section H a une bonne résistance à la flexion, une résistance anti-torsion et un anti-séisme.
Pourquoi nous choisir?
1. Nos collaborateurs
Nos ingénieurs sont très professionnels et la plupart d’entre eux ont plus de 10 ans d’expérience dans le domaine de l’architecture.
Notre personnel de travail possède d'excellentes compétences en matière de traitement des structures en acier.Certains d’entre eux ont même une expérience d’installation à l’étranger.
Nos collègues de l’équipe commerciale sont tous passionnés par leur travail et honnêtes et humbles envers nos clients.Chaque demande ou e-mail recevra une réponse à temps.Chaque question recevra une grande attention.
2. Notre prestation
Nous proposons des recommandations à nos clients lors de la phase de pré-vente.
Nous proposons gratuitement des plans d'étage, des plans d'élévation et des devis.
Nous proposons des dessins de construction et des fiches de calcul pour vous aider à obtenir un permis de construire une fois la commande confirmée.
Nous proposons des dessins détaillés de fondation et d’installation après la livraison.
Nous proposons des listes de colisage détaillées pour chaque conteneur une fois chargé afin qu'il soit plus facile de vérifier et d'obtenir les matériaux.Les certificats Formulaire A, Formulaire E et CO sont disponibles.
3. Nos installations de traitement avancées
Nous possédons plus de 10 ensembles de grands équipements de traitement précis et avancés au niveau national, y compris de grandes raboteuses à portique, des machines automatiques de soudage à l'arc submergé, des machines d'assemblage, des grenailleuses, etc.
